前言

草薙昭彦 2019 年推出了超強視覺化專案：Mini Tokyo 3D，還很佛心的開源。原本就對鐵路資料視覺化滿有興趣，又最近剛好看到這個完成度如此高的東東，當然要來研究一下其背後程式架構設計，看看是否有機會套用台灣鐵路資料上去。於是寫了本篇記錄。

資料分析

Show me your tables, and I won’t usually need your flowcharts; they’ll be obvious.
– Fred Brooks

首先要來研究一下，Mini Tokyo 3D 是如何存儲火車相關資料，看了一下原始檔可以總結出以下類別（跟火車無關的先不列出）：

train-timetables/ 按車次編排的時刻表，可選加入直通運轉車次資料。
coordinates.json 記錄軌道位置資訊，格式跟 GeoJson 不太一樣。
poi.json 車站出口資訊。
rail-direction.json 記錄車次走向的翻譯文。
railway.json 記錄軌道車站列表。
station-groups.json 儲存車站繪製時，需要要黏在一起的車站群。
stations.json 記錄所有車站資訊（繪製時程式會自動將車站座標移動到軌道線上）。
train-types.json 記錄車種別翻譯文。
train-vehicles.json 記錄車廂繪製顏色。顏色列表依序指定：車頂、側邊中線、側邊下緣、前後面。

名稱取得相當直覺。接下來要來理解其中的 ID 配置。

線路繪製需要：每一條線路分配一條軌道 ID。相同車站為不同軌各自分配車站 ID，再使用 Station Groups 做分群。

時刻表資料需要：同一輛車在不同線路不同運行日下需要各自分配時刻表 ID。若這輛車會接續其他線路繼續行駛，則使用 nt（next）跟 pt（previous）連結時刻表 ID。該車輛可以額外設定終點站 ID、運行走向 ID、車種 ID（如區間、快速等）、車廂 ID（預設跟軌道同色）等資訊。時刻表需要在 tt 中設定每一個車站的到站時刻，而終點站只需要設定抵達時刻。

自己猜半天之後，發現原始碼 data-classes/ 底下的註解還滿完整的。日本鐵路系統相當複雜，一定程度上可以 Cover 掉所有鐵路運行情形，想說速速將資料全部換成台灣的就可以搞定上線⋯⋯殊不知轉檔地獄才正要開始。

台灣資料轉換

台灣 TDX 給的資料格式相當參差不齊啊（崩潰！還有寫錯字。結果轉檔花了蠻多時間處理，底下記錄下一些雷點。

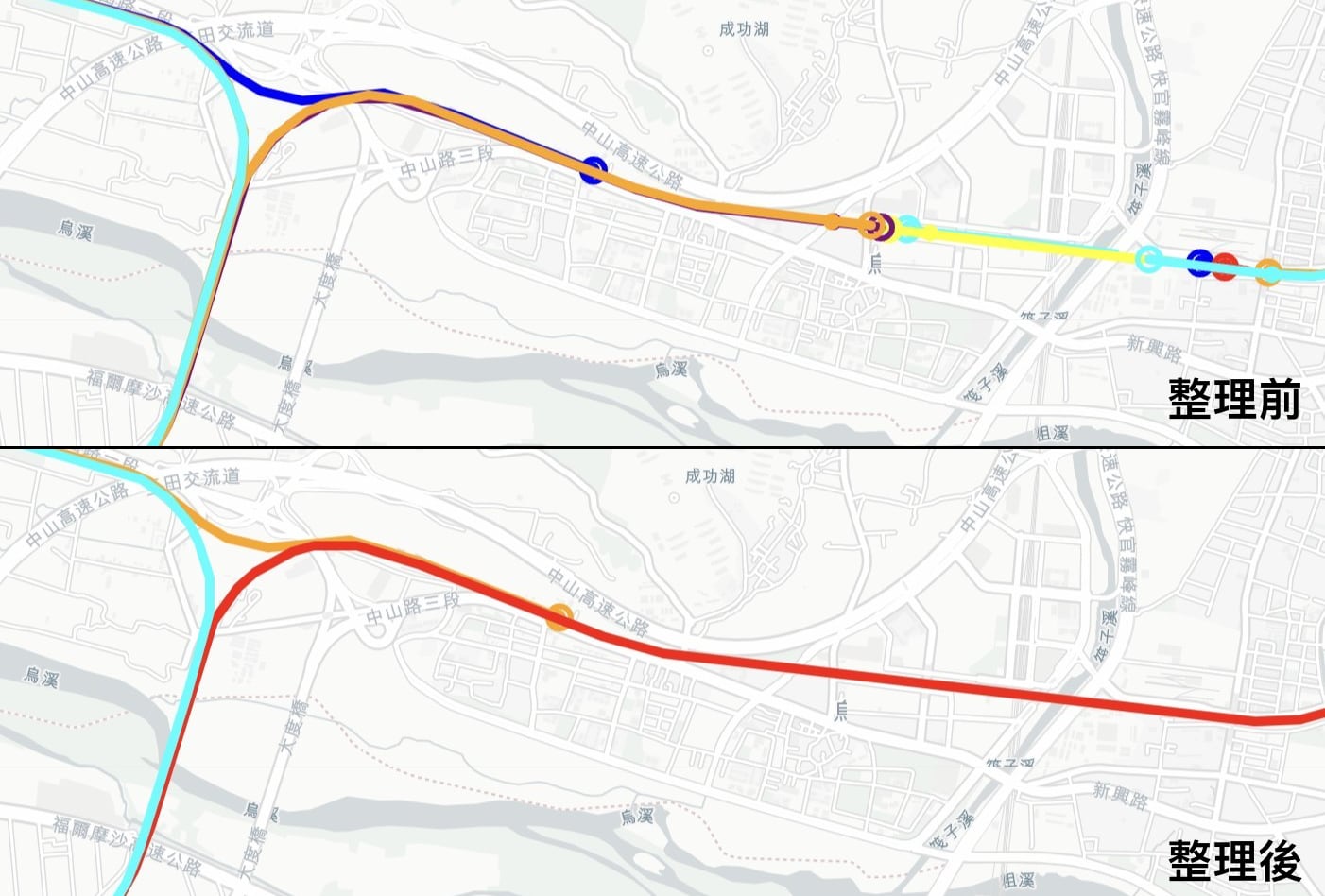

台鐵的複複線？

台鐵的線路座標資料不確定是根據什麼基準量測，蠻多很接近的小片段，方向也不一致。需要自己寫解析器去按線段各自整理成一長條完整的座標線。演算法很簡單：

減少整體線段點數以提升繪製效能。折角超過 1 度或是距離超過 250 公尺才拿取下一點。
挑一條最長的做為線段串連起點，重複以下動作直到找不到下一條可以銜接：
- 頭尾接龍：取頭尾最靠近且幾乎為接續直線的線段往下拼湊（若線段走向相反要順便反向）
- 平行線接續：在頭尾處尋找非常靠近且幾乎平行的線，從中砍一刀，將目前線段接上去。然後捨棄另一半幾乎重疊的線段。

搞定！

台鐵的類直通運轉

在日本，列車路線是按照行駛區間來區分路線名稱，原則上都有自己獨立軌道，就算和別人共用軌道也會另外取一條線路名稱，例如：東京上野 Line。但台鐵目前只有按照行走地理位置區分成：西部幹線（WL）、海線（WL-C）、南迴線（SL）、⋯⋯等，也就沒有另外為每個區間命名。若直接拿地理路線當成行駛區間路線會遇到一些問題。

例如，台鐵許多南北橫跨超長區間運營的列車。於是寫了一段演算法，將長途列車拆分成區間與區間的直通運轉。

台鐵循環區間？？

又例如，海線 1006 自強號會依序行駛以下時刻表（前綴為時刻表 ID）：

WL.1006 西部幹線。指定 nt 為 WL-C.1006
WL-C.1006 海線。指定 pt 為 WL.1006，nt 為 WL.1006。
WL.1006 再回到西部幹線。指定 pt 為 WL-C.1006。

前面分析過，同一天的同一班車會給定唯一 ID，又接續的前後時刻表會分別指定 nt 跟 pt。於是這種運行模式就會造成頭尾時刻表配到相同時刻表 ID 的問題，程式就無法辨識 WL-C.1006 是第一段還是最後一段。後來決定把西部幹線從台中切一刀，分成西部幹線南北兩段，以解決此問題。

直達車找嘸線路

後來又發現花蓮（位於東部幹線）有直達車開往南港（位於西部幹線-北段）。這會造成我的時刻表切割演算法出問題，因為中途站宜蘭到下一班南港之間，沒有共用路線可以銜接。於是乎，我又把東部幹線擅自延長到台北車站。

車站分群

延長路線時，需要為延伸段額外增加車站點。其實就是複製現有的，再修改一下車站 ID。最後要記得把這些車站在 Station Groups 中再次分組到同一群，否則滑鼠會點選不到重疊的車站。該 JSON 檔案中，使用了 2 層 List 來記錄相連的車站。最內層緊鄰的群將繪製成一坨長圓形。而外面層的則會為其繪製連通道連接。

另外，台鐵有兩個台北車站。除了基本的「台北」之外，也要記得把環島列車用的「臺北-環島」跟台北放同一群。

軌道繪製內差設定

高鐵的資料最為乾淨，台鐵的整理完之後，大概 2 個晚上就搞定。但為求地圖美觀，又額外花許多時間去處理線路重疊問題，包含以下區間：

南港至浮洲地下段
台鐵六家接近區間
台鐵沙崙接近區間
台鐵新左營接近區間

從原本 Mini Tokyo 3D 成品中，可以觀察出 Zoom Level 越遠（數值越小）時，線路間隔會相應變寬，以避免緊鄰線路打架。研究了一番，發現竟然是程式直接內差計算出來的，共軌部分只需要存一組座標線——例如：前綴為 Base. 的軌道 ID，此特殊軌道只有被引用時會繪製，其他的只要再標記頭尾跟偏移量即可！原作者這塊處理的真的相當不錯，實在佩服。底下設定方式完全是我自己研究原始碼實驗出來的，有誤請多見諒。

首先，一條線路可以拆成多段連續座標線，記錄於 sublines 陣列中。留意拆線段的時候，需要保持相同走向，否則火車追蹤功能會顛倒。又，每一小條 Subline 可以設定不同 type，整理如下表。

Subline Type	意義	詳細說明
`main`	使用 `coords` 中指定的座標陣列繪製線路。	若指定 `start` 或 `end`，內差計算會在 Zoom Level 需要時，根據指定軌道 ID 將頭尾偏移 `offset` 整數倍。可分別加入 `zoom` 參數以指定分界 Zoom Level。
`sub`	`coords` 只需指定頭尾 2 點座標。中間線段會使用 `start` 及 `end` 指定的軌道 ID 來計算。	可選設定 `offset`（預設為 `0` 表示使用重疊的線路位置）及 `altitude` 以調整海拔。
`hybrid`	Zoom Out 時使用 `sub` 方式；Zoom In 時使用 `main` 方式來繪製線路。可指定 `zoom` 參數以設定 Zoom Level 的切換點。	需指定 `start` 及 `end`，Zoom Out 時會根據設定偏移整條路線 `offset` 倍。

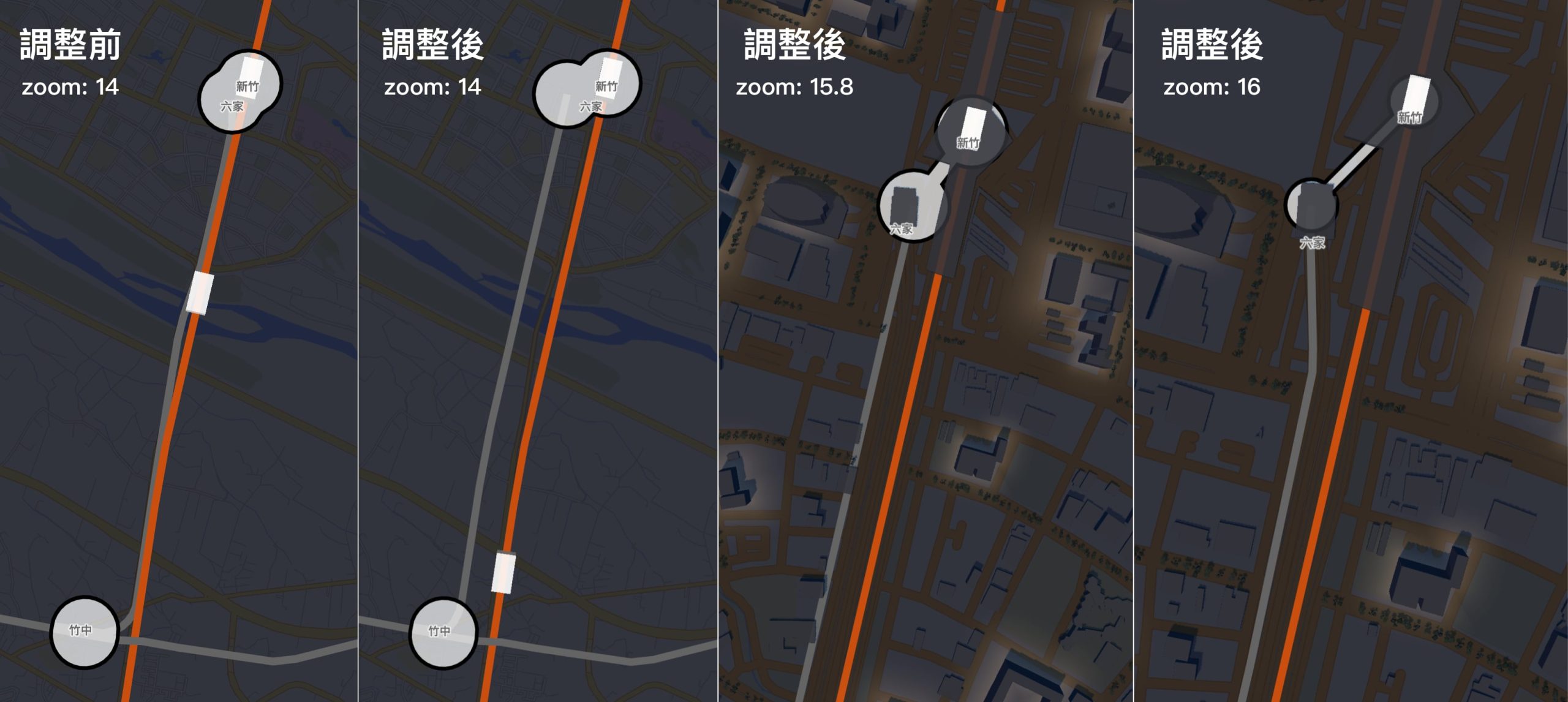

來看調整前後差異。

做為參考，上圖中台鐵六家線路線形狀設定為：

{
    "id": "TR.LJ",
    "sublines": [
        {
            "type": "main",
            "coords": [新竹, ..., 竹中],
            "end": {"railway": "THSR.Main", "offset": 1, "zoom": 16}
        },
        {
            "type": "hybrid",
            "coords": [竹中, ..., 六家],
            "zoom": 16,
            "start": {"railway": "THSR.Main", "offset": 1, "zoom": 16},
            "end": {"railway": "THSR.Main", "offset": 1, "zoom": 16}
        }
    ]
}

這裡需要留意第一條 main 路線要設定 end 資訊，用以無縫接軌下一條 hybrid 線段。

鐵路地下化！

在 subline 設定中指定 altitude 為 -1 的話，該鐵路線段就會繪製到地底下。altitude 設定若放在 subline 底下第一層表示設定整段海拔。若設定在 start 或 end 中表示起終點的線路起伏。

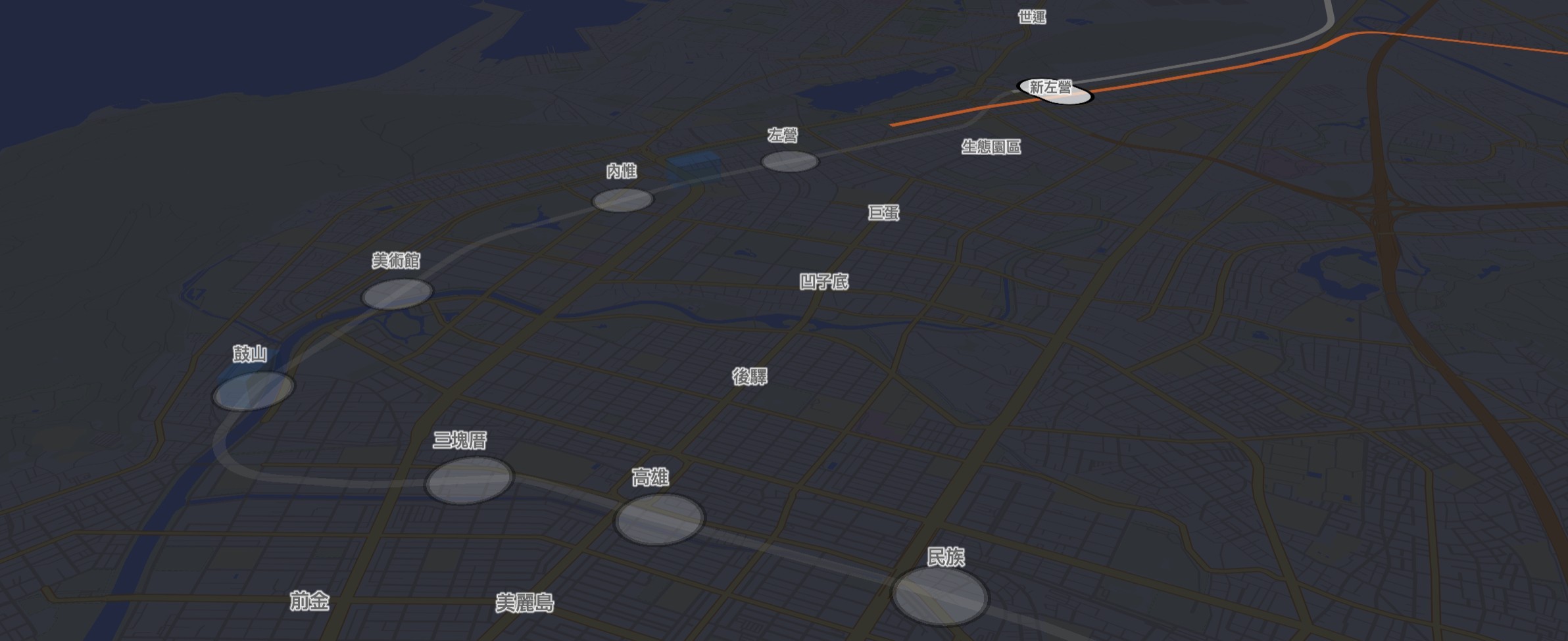

看成果！

做為參考，上圖中台鐵高雄段路線形狀設定為：

{
    "id": "TR.WL-S",
    "sublines": [
        { 台中, ..., 新左營 },
        {
            "coords": [新左營, ..., 後庄],
            "altitude": -1,
            "start": {"altitude": 0},
            "end": {"altitude": 0},
         },
         { 後庄, ..., 屏東 }
    ]
}

時刻表差異處理

運行日調整。在日本，時刻表主要分成 3 個時段：平日、土（週六）、日祝（週日及國定假日）。但翻了一圈台鐵時刻表，發現 API 是一到日一天一天給說當天有沒有開。例如：196 車次是五六日開；191 車次是一六日開⋯⋯啊～～運行日模式太多，乾脆拆分成一天一天記錄好了。此改動需要額外修改原始碼中：獲取當天時刻表、跟製作每日時刻表的相關函式。

又，台北捷運已經方便到乘客可以無視車次。結果從 API 拿到的質料也只剩下每一站的發車時刻表。只好再自己寫解析器，參考站間運行時間資料，將站間時刻表黏成一列一列捷運班車。車次就自己隨意流水號，然後車種全部設定成「區間」。另外，因為文湖線無法取得時刻表，所以就先讓它空晾在一邊。

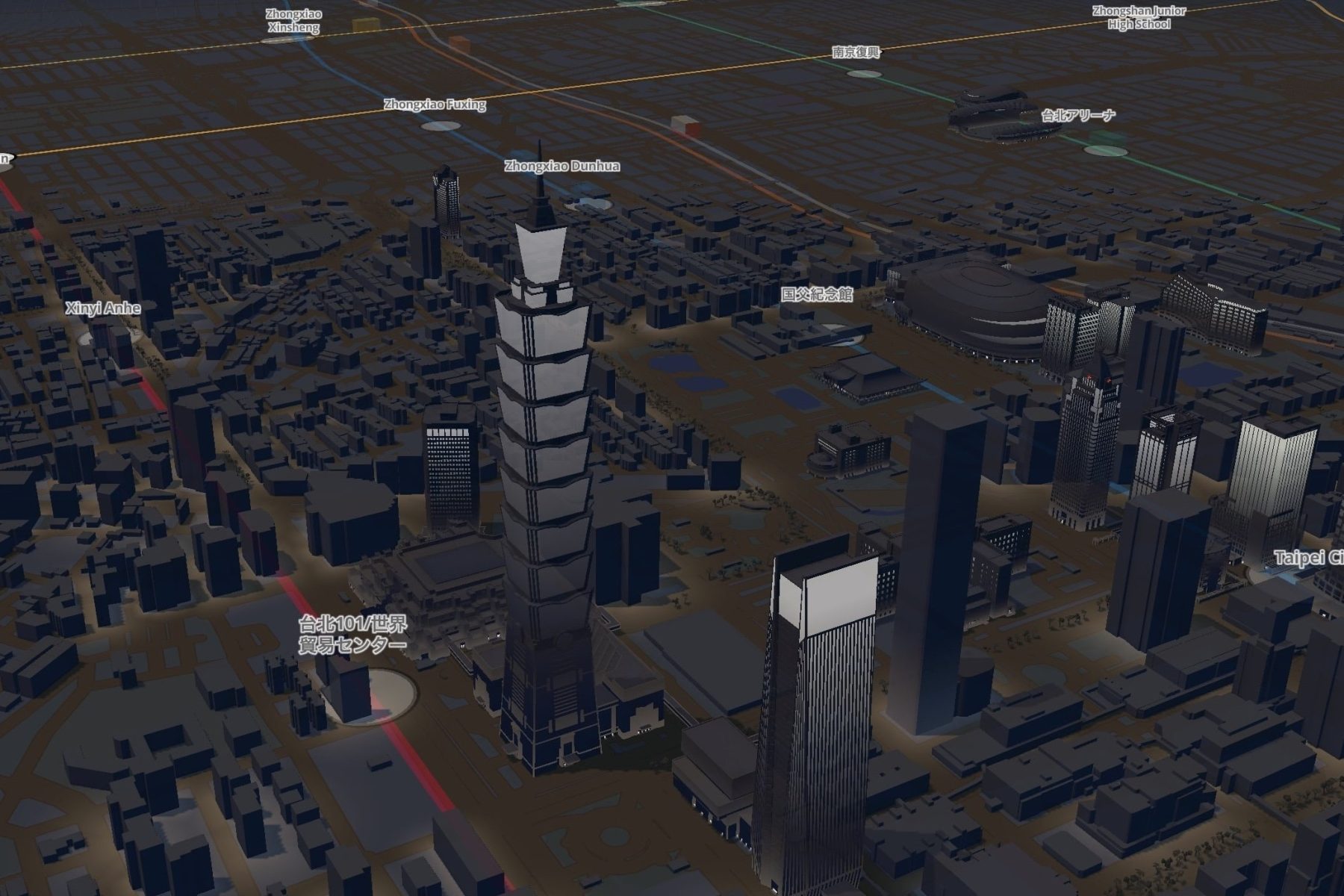

成果 Demo

Mini Taiwan 3D

題外話。由於台北的火車全部地下化，地上檢視時其實看不太到火車在跑 XD 又若切換成地下模式檢視，變成看不到建築物（台北 101 QQ）。無論如何都會使得截圖看起來頗無聊 >< 這就是無腦地下化之後的宿命嗎⋯⋯最喜歡看火車窗外風景的說。

相似專案

Mini Taiwan 台灣交通運輸模擬

資料來源

台灣的公共交通資料集 (TDX)

原始碼

從 Mini Tokyo 3D 專案 Fork 過來修改的版本。master 用來持續更新原專案的新改動。台灣修改版本放在 dev/taiwan-map Branch 上。

ukyouz/mini-taiwan-3d

未來規劃

新增台灣其他縣市的捷運路線
新增 Live Cam 資料
新增台灣航班資訊
支援動態抓去當日時刻表
支援誤點列車顯示
